论电极帽修模质量对点焊焊点质量的影响

点焊技术作为一种高效、经济且广泛应用的连接工艺，在汽车制造、航空航天、电子电器以及家电等众多工业领域扮演着举足轻重的作 用。它通过在工件接触面施加压力并通以强大的电流，利用电阻热将金属熔化并形成焊核，从而实现零件的牢固连接。点焊的优势在于其 自动化程度高、生产效率快、成本相对较低，且对复杂形状的工件适应性强，因此成为现代工业生产中不可或缺的一环。

在点焊过程中，电极帽是直接与工件接触的关键部件。它不仅负责传递焊接电流和施加焊接压力，还承担着散热的重要功能。电极帽的性 能和状态直接影响着电流密度、热量分布以及熔核的形成与生长，进而对最终焊点的质量产生决定性的影响。然而，在连续的焊接作业 中，电极帽会不可避免地发生磨损、变形、氧化以及表面粘附等现象，这些变化会显著改变电极帽的几何形状和导电性能，导致焊接电流 分散、压力不均、热量集中度下降，最终造成焊点强度不足、外观缺陷甚至虚焊等一系列质量问题。 文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2025071762.html

为了维持电极帽的良好工作状态，确保焊点质量的稳定性和一致性，电极帽的修模（或称修磨、整形）成为点焊生产过程中一项至关重要 的维护环节。修模的目的是恢复电极帽的原始几何形状和表面状态，消除磨损和污染带来的不利影响，从而保证焊接过程的稳定性和焊点 质量的可靠性。然而，修模的质量本身也并非一成不变，修模方法、修模工具、修模频率以及操作规范等因素都会对修模效果产生显著影 响，进而间接或直接地影响到点焊焊点的最终质量。 文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2025071762.html

本文旨在深入探讨电极帽修模质量对点焊焊点质量的影响。我们将首先回顾点焊的基本原理和电极帽在其中的关键作用，随后详细介绍电 极帽的修模技术及其重要性。文章的核心部分将着重分析电极帽的形状、表面粗糙度、同心度以及修模频率等修模质量参数如何影响焊点 的形成、强度和外观，并探讨修模不当可能导致的典型焊点缺陷。最后，本文将提出提升电极帽修模质量的有效措施，并简要介绍焊点质 量的检测与评价方法，以期为点焊生产实践提供理论指导和技术参考，从而有效提升点焊焊点的整体质量水平。 文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2025071762.html

1. 点焊基本原理与电极帽的作用

1.1 点焊原理简介

文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2025071762.html

电阻点焊（Resistance Spot Welding, RSW）是一种利用工件自身电阻热进行焊接的方法。其基本原理是：将两片或多片金属板件搭接， 置于上下两电极之间，施加一定的电极压力，然后通以强大的焊接电流。电流通过工件接触面时，由于接触电阻的存在，会在该区域产生 大量的焦耳热（Q = I²Rt，其中Q为热量，I为电流，R为电阻，t为时间）。当产生的热量足以使金属局部熔化时，在电极压力的作用下，熔 化的金属形成一个熔核。随后，切断电流，在电极压力持续作用下，熔核冷却凝固，形成一个牢固的焊点。整个焊接过程通常包括预压、 通电加热、维持压力冷却和卸压四个阶段。预压阶段确保工件紧密接触，减小初始接触电阻；通电加热阶段是熔核形成的关键；维持压力 冷却阶段保证熔核在压力下凝固，防止产生缩孔和裂纹；卸压阶段则完成焊接循环。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2025071762.html

点焊的焊接质量受到多种因素的影响，包括焊接电流、焊接时间、电极压力、电极帽的几何形状和材料、工件材料及其表面状态等。这些 参数的协同作用决定了熔核的大小、形状、位置以及焊点的机械性能和外观质量。其中，电极帽作为直接参与能量传递和力学作用的部 件，其状态对焊接过程的稳定性和焊点质量的可靠性具有至关重要的影响。 文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2025071762.html

1.2 电极帽的材料、形状和功能 文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2025071762.html

电极帽是点焊设备的核心组成部分，通常由高导电、高导热、高硬度的铜合金材料制成，如铬锆铜（CuCrZr）或氧化铝弥散铜 （CuAl2O3）。这些材料能够有效地传导焊接电流，快速散发焊接过程中产生的热量，并承受反复的机械压力和高温作用而不发生显著变 形。电极帽的形状多种多样，常见的有圆头形（Dome）、平头形（Flat）、锥形（Conical）、偏心形（Offset）以及各种异形电极。不同 的形状适用于不同的焊接场合和工件几何。 文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2025071762.html

电极帽在点焊过程中主要承担以下功能： 文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2025071762.html

1. 导电功能：作为焊接回路的一部分，将焊接电流从电源传递到工件。其良好的导电性是保证电流有效通过并产生足够电阻热的前 提。
2. 施压功能：通过焊钳机构将设定的电极压力传递到工件，确保工件之间以及电极与工件之间有良好的接触，并为熔核的形成和凝固 提供必要的压力。
3. 散热功能：电极帽与工件接触的端面在焊接过程中会吸收大量的热量。电极帽的高导热性有助于将这些热量迅速传导出去，防止电 极帽过热软化，延长其使用寿命，并控制熔核的尺寸和形状。
4. 定位与成形功能：电极帽的端面形状决定了电流的集中区域和压力分布，从而影响熔核的初始形成位置和最终形状。其精确的几何 形状有助于实现焊点的准确定位和一致性。

1.3 电极帽磨损的现象和原因 文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2025071762.html

在长时间的点焊作业中，电极帽会由于多种因素而逐渐磨损和劣化，主要表现为以下几种现象：

1. 端面磨损与变形：电极帽端面在反复的加热、冷却和压力作用下，会发生塑性变形和磨损，导致接触面积增大，电流密度下降，从 而影响焊接热量的集中。常见的磨损形式包括端面压扁、凹陷、边缘倒角变大等。
2. 表面氧化与污染：电极帽在高温环境下与空气接触，容易发生氧化，形成一层电阻率较高的氧化膜。此外，工件表面的油污、锈 蚀、镀层等杂质在焊接过程中也可能粘附到电极帽表面，形成绝缘层或半导体层，进一步增加接触电阻，导致焊接电流不稳定，甚 至产生飞溅。
3. 合金元素烧损与扩散：电极帽材料中的合金元素（如铬、锆）在高温下可能发生烧损或向工件扩散，导致电极帽材料性能下降，如 硬度降低、导电导热性变差，加速磨损。
4. 裂纹与疲劳：在周期性的热应力和机械应力作用下，电极帽内部可能产生微裂纹，并逐渐扩展，最终导致电极帽失效。

这些磨损和劣化现象会直接影响电极帽的导电、施压和散热功能，导致焊接电流分散、压力不均、热量分布不合理，进而严重影响焊点的 质量，表现为焊点强度下降、尺寸不一致、外观缺陷（如烧伤、压痕过深、飞溅）以及生产效率降低等问题。因此，对电极帽进行定期、 有效的修模是保证点焊质量稳定性的关键环节。

2. 电极帽修模技术

2.1 修模的目的和重要性

电极帽修模，也称为电极整形或电极修磨，是指通过机械加工或其他方式，恢复点焊电极帽端面原始几何形状和表面状态的过程。其主要 目的和重要性体现在以下几个方面：

1. 恢复电极帽的几何形状：在连续焊接过程中，电极帽端面会因磨损、变形而失去原有的形状，导致接触面积增大、电流密度下降。 修模能够精确恢复电极帽的曲率半径、端面直径等关键几何参数，确保焊接电流的有效集中。
2. 去除表面氧化层和污染物：电极帽表面在高温下易形成氧化层，并粘附工件表面的油污、镀层等杂质。这些物质会显著增加电极与 工件之间的接触电阻，导致焊接电流不稳定，甚至产生飞溅。修模可以有效去除这些有害物质，降低接触电阻，保证电流的稳定传 输。
3. 提高焊点质量的一致性：磨损的电极帽会导致焊点尺寸、形状和强度出现波动。通过定期修模，可以维持电极帽性能的稳定性，从 而确保每个焊点都能达到预期的质量标准，提高产品的一致性和可靠性。
4. 延长电极帽使用寿命：及时修模可以防止电极帽过度磨损，避免因局部过热而导致的软化和失效，从而延长电极帽的整体使用寿 命，降低生产成本。
5. 减少焊接缺陷：电极帽状态不良是导致飞溅、压痕过深、虚焊、焊点强度不足等缺陷的重要原因。通过高质量的修模，可以显著减 少这些缺陷的发生，提高焊接合格率。

2.2 常见的修模方法

电极帽的修模方法主要分为线上修模和线下修模两大类，各有其特点和适用场景。

1. 线上修模（In-line Dressing）： 线上修模是指在不拆卸电极帽的情况下，直接在点焊机上进行修磨。这种方法通常采用气动或电动 修磨器，通过专用的修磨刀具对电极帽端面进行切削。线上修模的优点是效率高，可以减少停机时间，提高生产节拍，特别适用于 自动化程度高的生产线。现代机器人点焊系统通常配备自动修磨器，可以在焊接间隙自动完成修模操作。然而，线上修模对修磨设 备的精度和刀具的耐用性要求较高，且修磨过程中产生的铜屑需要有效收集，以避免污染工件或设备。
2. 线下修模（Off-line Dressing）： 线下修模是指将磨损的电极帽从焊钳上拆卸下来，集中到专门的修模设备上进行修磨。这种方法 通常采用更精密的修磨机，可以对电极帽进行更彻底的整形和抛光。线下修模的优点是可以获得更高的修模精度和更好的表面质 量，并且可以对电极帽进行更全面的检查和维护。缺点是需要额外的拆卸和安装时间，会影响生产效率，因此更适用于对焊点质量 要求极高或电极帽磨损严重的情况，或者作为线上修模的补充。

除了上述两种主要方法，还有一些传统的人工修模方法，如使用锉刀或砂纸进行手动修磨。但这些方法修模精度低，效率慢，且修模效果 不稳定，已逐渐被自动化或半自动化修模设备取代。

2.3 修模工具和设备

电极帽修模的工具和设备种类繁多，从简单的手动工具到复杂的自动化系统，主要包括：

1. 手动修磨器：结构简单，通常由刀片和手柄组成，适用于少量或应急修模。修模质量严重依赖操作者的经验和技能。
2. 气动/电动修磨器：广泛应用于线上修模，通过气源或电源驱动刀具高速旋转，对电极帽进行切削。修磨器通常配备不同形状和尺寸 的刀具，以适应不同类型的电极帽。例如，有专门用于圆头电极或平头电极的刀具。
3. 自动修磨站/修磨换帽一体机：集成在自动化生产线中，能够自动识别电极帽磨损情况，并进行精确修磨。一些先进的设备甚至具备 自动更换电极帽的功能，进一步提高了自动化水平和生产效率。
4. 修磨刀具：是修模设备的核心部件，通常由硬质合金或陶瓷材料制成，具有高硬度、高耐磨性。刀具的几何形状和刃口锋利度直接 影响修模效果和电极帽的表面质量。常见的刀具类型包括圆弧刀、平刀、锥形刀等，需根据电极帽的原始形状选择。

2.4 修模质量的评价标准

电极帽修模质量的优劣直接关系到后续焊接过程的稳定性和焊点质量。评价修模质量主要关注以下几个方面：

1. 几何形状精度：修模后的电极帽端面应精确恢复到原始设计形状，包括曲率半径、端面直径、锥度等。这可以通过测量工具（如卡 尺、投影仪）进行检查。
2. 表面粗糙度：修模后的电极帽端面应具有合适的表面粗糙度。过高的粗糙度会增加接触电阻，导致电流不稳定；过低的粗糙度则可 能导致电极与工件之间粘连。通常需要达到一定的Ra值要求。
3. 同心度：修模后的电极帽端面与电极杆的轴线应保持良好的同心度。同心度不良会导致电极压力分布不均和电流路径偏斜，影响焊 点质量。
4. 无毛刺和飞边：修模后的电极帽端面应光滑，无毛刺、飞边等缺陷，这些缺陷会影响电极与工件的接触，甚至造成飞溅。
5. 清洁度：修模后的电极帽表面应清洁，无油污、氧化物或修磨产生的碎屑残留。这些残留物会影响导电性能。

通过对这些参数的严格控制和检测，可以确保电极帽在修模后能够以最佳状态投入使用，为高质量的点焊提供基础保障。

3. 电极帽修模质量对焊点质量的影响

电极帽的修模质量是影响电阻点焊焊点质量的关键因素之一。修模后的电极帽状态直接决定了焊接电流的分布、压力的传递以及热量的产 生与散失，进而对焊核的形成、尺寸、形状以及最终焊点的机械性能和外观产生深远影响。本节将从电极帽的形状、表面粗糙度、同心 度、修模频率和时机等方面，详细阐述修模质量对焊点质量的具体影响，并分析修模不当可能导致的典型焊点缺陷。

3.1 电极帽形状和尺寸的影响

电极帽的端面形状和尺寸是决定电流密度和压力分布的关键参数。在焊接过程中，电流主要通过电极帽与工件的接触区域。理想的电极帽 形状（如圆头形）能够将电流和压力集中在较小的区域，从而在接触面产生足够高的电流密度和电阻热，快速形成熔核。然而，随着焊接 次数的增加，电极帽端面会逐渐磨损、压扁，导致接触面积增大。当电极帽端面面积增大时，相同的焊接电流将分散到更大的区域，导致 电流密度下降，单位面积上的热量产生减少，从而使得熔核难以形成或尺寸偏小，最终导致焊点强度不足。

修模的目的就是恢复电极帽的原始形状和尺寸。如果修模质量不佳，未能完全恢复电极帽的原始曲率半径或端面直径，例如修模后电极帽 仍然过于扁平，则会持续影响电流的集中度，导致焊接热量不足，焊点尺寸偏小。反之，如果修模过度，导致电极帽端面过尖或尺寸过 小，虽然可以提高电流密度，但可能导致电极帽过早磨损，甚至刺穿工件，形成烧穿缺陷。此外，不规则的电极帽形状还会导致电流分布 不均，使得熔核偏离中心，影响焊点的对称性和强度。

3.2 电极帽表面粗糙度的影响

电极帽端面的表面粗糙度对电极与工件之间的接触电阻有着显著影响。接触电阻是产生焊接热量的主要来源之一。合适的表面粗糙度可以 确保电极与工件之间形成稳定的接触电阻，从而保证焊接热量的稳定产生。

如果修模后的电极帽表面过于粗糙，存在明显的刀痕或毛刺，会导致电极与工件的实际接触面积减小，接触电阻增大。虽然接触电阻的增 大会在一定程度上增加热量产生，但过高的接触电阻可能导致电流不稳定，局部过热，从而引发飞溅。飞溅是点焊过程中常见的缺陷，表 现为熔融金属从焊点区域喷出，不仅消耗了形成焊核的能量，降低了焊点强度，还会污染设备和工件表面。此外，粗糙的表面也更容易粘 附工件表面的氧化物或镀层，进一步加剧接触电阻的不稳定性。

相反，如果修模后的电极帽表面过于光滑，例如经过过度抛光，可能会导致电极与工件之间的接触电阻过低，使得初始热量产生不足，熔 核形成困难。同时，过于光滑的表面也更容易导致电极与工件之间发生粘连，即“粘电极”现象。粘电极不仅会损坏电极帽，还会导致焊 点表面出现拉伤、撕裂等缺陷，影响焊点外观和后续涂装质量。

因此，修模时需要控制电极帽端面的表面粗糙度在一个合适的范围内，既要保证稳定的接触电阻，又要避免飞溅和粘连的发生。

3.3 电极帽同心度的影响

电极帽的同心度是指修模后的电极帽端面中心与电极杆轴线的对中程度。在理想情况下，电极帽端面应与电极杆完全同心。然而，由于修 模设备或操作不当，修模后的电极帽可能出现偏心现象。

电极帽同心度不良会对焊点质量产生多方面的不利影响：

1. 电流和压力分布不均：当电极帽偏心时，焊接电流和电极压力将不再均匀地分布在工件接触面上，而是集中在偏心的一侧。这会导 致熔核偏离焊点中心，形成不对称的焊核，影响焊点的力学性能。
2. 焊点强度下降：熔核偏心或不对称会使得焊点在承受剪切或拉伸载荷时，应力集中在熔核较薄弱的一侧，从而导致焊点强度下降， 容易在受力时发生早期失效。
3. 压痕和外观缺陷：偏心的电极帽会导致工件表面压痕深浅不一，甚至出现单边压痕过深或压痕形状不规则的现象，严重影响焊点外 观。在某些情况下，还可能导致工件表面烧伤或穿孔。
4. 电极帽磨损加速：偏心的电极帽在焊接过程中会承受不均匀的磨损，导致其寿命缩短，需要更频繁地进行修模或更换，增加了生产 成本。

3.4 修模频率和时机的影响

修模频率和时机是电极帽维护管理中的重要参数。过高的修模频率会缩短电极帽的使用寿命，增加修模成本；而过低的修模频率则会导致 电极帽过度磨损，严重影响焊点质量。

理想的修模时机应在电极帽磨损到一定程度，开始对焊点质量产生可察觉影响之前进行。如果修模不及时，电极帽端面过度磨损，会导 致：

1. 焊点强度波动大：随着电极帽磨损的加剧，焊点尺寸和强度会逐渐下降，导致焊点质量波动大，难以满足产品要求。
2. 焊接参数调整频繁：为了弥补电极帽磨损带来的影响，操作人员可能需要频繁调整焊接电流、时间或压力等参数，增加了操作复杂 性，且难以保证调整的精确性。
3. 缺陷率升高：过度磨损的电极帽更容易导致飞溅、虚焊、粘连等缺陷的发生，从而降低产品合格率。

因此，需要根据焊接材料、焊接参数、电极帽材料和形状以及焊点质量要求等因素，通过试验或经验确定合理的修模频率，并严格执行。 一些先进的焊接系统会通过监测焊接电流、电压或电极位移等参数，实现电极帽磨损的实时监测和自动修模提醒，从而优化修模时机。

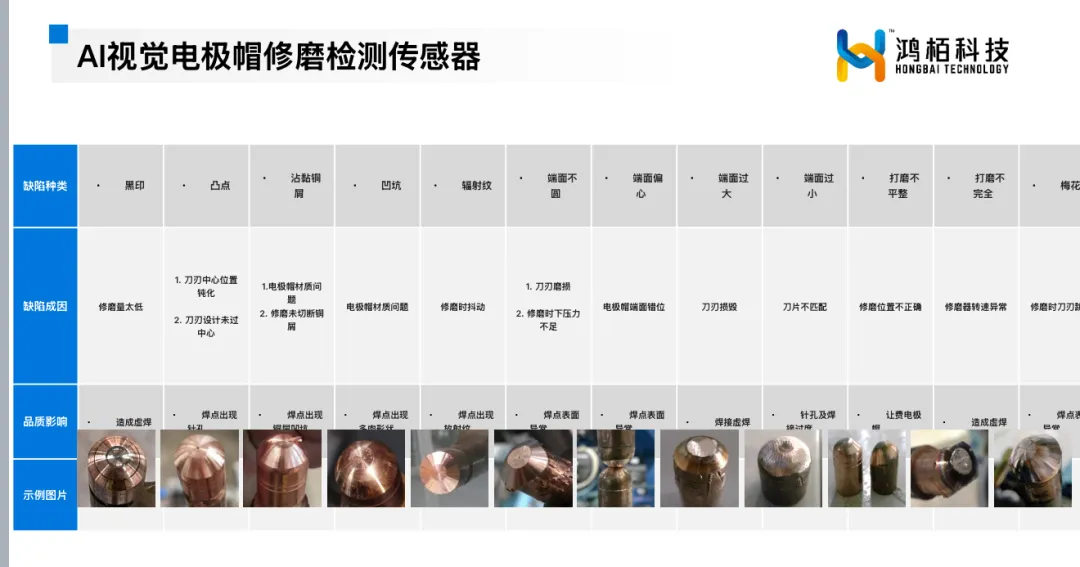

3.5 修模不当导致的焊点缺陷

修模质量不佳或修模操作不当，是导致点焊焊点缺陷的重要原因。常见的由修模不当引起的焊点缺陷包括：

1. 飞溅（Expulsion）：当电极帽端面过于粗糙、有毛刺、或修模后电极帽形状不当导致电流密度过高时，容易在焊接初期产生剧烈飞 溅。飞溅会带走熔融金属，导致焊核尺寸不足，强度下降，并在工件表面留下难以清除的金属颗粒。
2. 压痕过深或不均匀（Excessive or Uneven Indentation）：修模后电极帽端面过尖、同心度不良或表面有缺陷时，会导致电极压力 集中在局部区域，形成过深或不对称的压痕。过深的压痕会削弱工件强度，影响外观，并可能导致应力集中。
3. 虚焊/未焊透（Cold Weld/Lack of Fusion）：当修模后电极帽端面面积过大（修模不足）、表面过于光滑（接触电阻过低）或表面有 氧化物/污染物残留时，会导致焊接热量不足，无法形成足够的熔核，从而产生虚焊或未焊透的缺陷。这种焊点强度极低，容易在使 用中失效。
4. 粘电极（Sticking）：修模后电极帽表面过于光滑、冷却不足或材料选择不当，都可能导致电极帽与工件之间发生粘连。粘电极会损 坏电极帽，并在工件表面留下拉伤痕迹。
5. 焊点尺寸不一致（Inconsistent Weld Size）：修模质量的不稳定性，如每次修模后电极帽形状或表面状态不一致，会导致焊点尺寸 波动大，影响产品质量的稳定性。
6. 表面烧伤（Surface Burning）：电极帽修模后表面粗糙度不当或有尖锐边缘，可能导致电流在局部区域过度集中，造成工件表面烧 伤，影响外观和防腐性能。

综上所述，电极帽的修模质量对点焊焊点质量具有直接且深远的影响。精确、规范的修模操作是保证焊点质量稳定性和可靠性的重要前 提。

4. 提升电极帽修模质量的措施

鉴于电极帽修模质量对点焊焊点质量的决定性影响，采取有效措施提升修模质量显得尤为重要。这不仅能提高焊点的一致性和可靠性，还 能延长电极帽的使用寿命，降低生产成本。以下将从多个方面探讨提升电极帽修模质量的关键措施。

4.1 选择合适的修模工具和设备

修模工具和设备的先进性与适用性是保证修模质量的基础。传统的锉刀修磨方式已无法满足现代工业对高精度和高效率的要求，应逐步淘 汰。应优先选用以下类型的修模工具和设备：

1. 高精度气动/电动修磨器：对于线上修模，应选择具有高转速、高稳定性和良好同心度的气动或电动修磨器。这些修磨器应配备可更 换的精密刀具，以适应不同形状和尺寸的电极帽，并确保修磨后的端面几何形状精确、表面光滑。
2. 专用修磨刀具：修磨刀具的材料和几何形状至关重要。应选用硬质合金或陶瓷等高耐磨材料制成的刀具，确保其在修磨过程中不易 磨损变形。刀具的刃口设计应与电极帽的原始形状精确匹配，以保证修磨后的电极帽端面曲率和尺寸符合要求。定期检查和更换磨 损的刀具是保证修模质量的关键。
3. 自动化修磨站/修磨换帽一体机：在自动化程度较高的生产线中，引入自动化修磨站或修磨换帽一体机是提升修模质量和效率的有效 途径。这些设备能够实现电极帽的自动识别、精确修磨、甚至自动更换，大大减少了人为因素的影响，提高了修模的一致性和可靠 性。

4.2 制定合理的修模工艺参数

修模工艺参数的设定直接影响修模效果。合理的参数能够确保电极帽在修模后达到最佳状态。

1. 修磨深度/切削量：应根据电极帽的磨损程度和类型，设定合适的修磨深度。修磨深度过浅无法彻底去除磨损层和污染物，修磨深度 过深则会过度消耗电极帽材料，缩短其寿命。通常，每次修磨只需去除电极帽端面最外层的磨损部分，恢复其原始形状即可。
2. 修磨转速和进给速度：修磨转速和进给速度应与电极帽材料和刀具类型相匹配。过高的转速可能导致电极帽表面过热，影响材料性 能；过低的转速则可能导致修磨效率低下或表面粗糙度不佳。合适的进给速度可以保证修磨过程的平稳性，避免产生振纹或刀痕。
3. 修磨次数/频率：修磨频率应根据实际生产情况、焊接材料、焊接参数以及焊点质量要求进行优化。可以通过试验确定在保证焊点质 量的前提下，电极帽能够承受的最大焊接次数，从而设定合理的修磨周期。例如，在汽车制造中，通常会设定每焊接数百或数千个 焊点后进行一次修模。实时监测电极帽磨损状态（如通过焊接电流、电压波形分析）可以更精确地确定修模时机。
4. 冷却与润滑：在修磨过程中，应考虑对电极帽和刀具进行适当的冷却和润滑，以减少摩擦热，防止材料过热变形，并带走修磨产生 的碎屑，提高修磨质量和刀具寿命。

4.3 加强操作人员培训

即使拥有先进的设备，操作人员的技能和经验仍然对修模质量有着重要影响。加强操作人员的培训是不可或缺的一环。

1. 理论知识培训：培训内容应包括点焊基本原理、电极帽的作用、磨损机理、不同修模方法的特点、修模工具和设备的使用方法、修 模质量评价标准以及常见缺陷的识别与排除等。
2. 实践操作培训：通过实际操作，让操作人员熟练掌握修模设备的正确使用方法，包括电极帽的安装与拆卸、修磨参数的设定与调 整、修磨过程的监控以及修模后电极帽的检查等。强调规范操作和安全意识。
3. 质量意识培养：让操作人员充分认识到修模质量对焊点质量的重要性，培养其严谨细致的工作态度和精益求精的质量意识。 4. 定期考核与评估：定期对操作人员进行技能考核和质量评估，确保其始终保持高水平的修模能力。

4.4 引入自动化修模技术

随着工业自动化和智能制造的发展，引入自动化修模技术是未来提升修模质量和效率的重要方向。

1. 在线监测与诊断系统：开发或引入能够实时监测电极帽磨损状态的系统，例如通过分析焊接电流、电压、电极位移等信号的变化， 判断电极帽的磨损程度，并自动发出修模指令或调整焊接参数。这可以实现预测性维护，避免过度修磨或修磨不及时。
2. 机器人自动化修模：在机器人点焊系统中，集成机器人自动修磨单元，实现电极帽的自动抓取、修磨和安装。机器人操作具有高精 度、高重复性和不受人为因素影响的优点，能够显著提升修模质量的一致性。
3. 智能修模算法：结合大数据和人工智能技术，开发智能修模算法，根据焊接任务、材料类型、电极帽磨损历史等数据，自动优化修 模参数和修模频率，实现修模过程的智能化管理。

4.5 电极帽材料的选择和优化

电极帽材料的性能直接影响其耐磨性和导电导热性，从而间接影响修模的频率和效果。选择和优化电极帽材料是提升修模质量的源头性措 施。

1. 高品质铬锆铜（CuCrZr）：铬锆铜是目前应用最广泛的点焊电极材料，其优异的导电导热性和硬度使其成为理想选择。应选用高纯 度、组织均匀、性能稳定的高品质铬锆铜材料。
2. 氧化铝弥散铜（CuAl2O3）：对于要求更高耐磨性和抗软化性能的场合，可以考虑使用氧化铝弥散铜电极。这种材料在高温下仍能保 持较高的硬度和强度，能够显著延长电极帽的使用寿命，减少修模频率。
3. 新型复合材料：随着材料科学的发展，一些新型复合电极材料，如弥散强化铜基复合材料，正在被开发和应用。这些材料通过引入 纳米级增强相，进一步提升了电极帽的综合性能，为减少修模需求和提高修模效果提供了新的可能性。

通过综合运用上述措施，可以系统性地提升电极帽的修模质量，从而为稳定和提高点焊焊点质量提供坚实保障。

5. 焊点质量的检测与评价

焊点质量的检测与评价是确保点焊产品符合设计要求和使用性能的关键环节。通过对焊点进行科学、系统的检测，可以及时发现焊接缺 陷，评估焊接工艺的稳定性，并为工艺优化和质量控制提供依据。焊点质量的检测方法主要分为两大类：破坏性检测和无损检测。

5.1 外观检查

外观检查是最直接、最常用的焊点质量初步判断方法。通过目视或借助放大镜，检查焊点的表面特征，可以发现一些宏观缺陷。 检查内容包括：

1. 焊点压痕：检查压痕的深度、形状和均匀性。理想的压痕应呈圆形或椭圆形，深度适中且均匀。过深或不均匀的压痕可能表明电极 帽磨损、压力过大或同心度不良。
2. 表面烧伤：检查焊点周围是否有明显的烧伤痕迹。严重的烧伤可能与焊接电流过大、焊接时间过长或电极帽冷却不足有关。
3. 飞溅：检查焊点周围是否有金属飞溅物。飞溅是焊接过程中熔融金属喷出的现象，通常与电流过大、压力不足、电极帽状态不良或 工件表面不清洁有关。
4. 裂纹：检查焊点表面是否有可见的裂纹。裂纹是严重的焊接缺陷，可能由材料脆性、冷却速度过快或应力集中引起。
5. 粘连：检查电极帽是否与工件表面发生粘连，导致工件表面被拉伤或留下铜色痕迹。
6. 焊点尺寸和形状：初步判断焊点直径和形状是否符合要求。虽然外观检查无法精确测量焊核尺寸，但可以提供大致的判断。 外观检查简单快捷，成本低，但只能发现表面缺陷，无法评估焊核内部质量和实际强度。

5.2 破坏性试验

破坏性试验通过对焊点施加外部载荷，直至焊点破坏，从而评估焊点的机械性能和内部质量。这是评估焊点强度的最可靠方法。

1. 拉剪试验（Tensile Shear Test）： 将带有焊点的试样制成标准形状，在拉伸试验机上进行拉伸，测量焊点破坏时的最大载荷。拉剪 试验主要用于评估焊点的剪切强度。试验结果通常以破坏载荷（单位：N或kN）表示，并与标准要求进行比较。破坏形式（如撕裂 破坏、拔出破坏、界面破坏）也能反映焊点质量，撕裂破坏通常表明焊点质量较好。
2. 剥离试验（Peel Test）： 将带有焊点的试样沿焊点方向剥离，观察焊点破坏形式和熔核尺寸。剥离试验主要用于评估焊点的韧性和 延展性。通常，良好的焊点在剥离时应表现为母材撕裂，形成“纽扣”状的熔核，而不是焊点界面直接分离。
3. 凿开试验（Chisel Test）： 使用凿子和锤子对焊点进行敲击，直至焊点破坏。通过观察破坏后的熔核尺寸和形状，评估焊点的熔合 情况。这种方法操作简便，常用于生产现场的快速抽检。
4. 金相分析（Metallographic Analysis）： 从焊点处取样，经过磨光、抛光、腐蚀等处理后，在金相显微镜下观察焊核的形状、尺 寸、组织结构、晶粒大小以及是否存在内部缺陷（如气孔、裂纹、夹渣）。金相分析能够提供最详细的焊点内部信息，是研究焊点形 成机理和缺陷产生原因的重要手段。

破坏性试验能够提供准确的焊点强度和内部质量信息，但其缺点是试样被破坏，无法对所有产品进行全检，通常用于抽样检测或工艺验 证。

5.3 无损检测

无损检测（Non-Destructive Testing, NDT）是在不损坏工件的前提下，对焊点内部缺陷进行检测的方法。适用于对产品进行全检或对破 坏性试验不便的场合。

1. 超声波检测（Ultrasonic Testing, UT）： 利用超声波在材料中传播时遇到缺陷会发生反射的原理，通过接收反射波的信号来判断焊 点内部是否存在气孔、夹渣、未熔合等缺陷。超声波检测对内部缺陷的检出率较高，且可以对焊核尺寸进行一定程度的评估。
2. X射线检测（X-ray Testing, RT）： 利用X射线穿透材料时，遇到不同密度或厚度的区域会产生不同衰减的原理，通过X射线底片或数 字图像来显示焊点内部的缺陷，如气孔、夹渣、裂纹、未熔合等。X射线检测能够直观地显示缺陷的形状和位置，但成本较高，且存 在辐射安全问题。
3. 电阻/电压监测法： 在焊接过程中，通过实时监测焊接电流和电压的变化，可以间接判断焊核的形成过程和质量。例如，虚焊或飞溅 会导致电阻或电压波形异常。这种方法可以实现焊点质量的在线监控和早期预警。

5.4 焊点质量标准

焊点质量的评价最终需要依据相应的技术标准和产品规范。不同的行业和产品对焊点质量有不同的要求。常见的焊点质量标准通常会规 定：

1. 焊核直径：规定最小焊核直径，以确保足够的连接强度。
2. 焊点强度：规定拉剪强度、剥离强度等机械性能的最低要求。
3. 外观要求：规定压痕深度、表面平整度、无飞溅、无烧伤等外观缺陷的限制。
4. 内部缺陷：规定气孔、夹渣、裂纹等内部缺陷的允许尺寸和数量。

通过综合运用上述检测方法，并严格对照质量标准，可以全面、准确地评价点焊焊点质量，确保产品满足使用要求。

      电极帽修模质量对电阻点焊焊点质量的影响是全面而深远的。从电极帽的几何形状、表面粗糙度、同心度，到修模的频率和时机，每一个 环节都直接或间接地影响着焊接电流的有效传递、热量的精确生成与分布，以及最终焊核的形成与性能。高质量的电极帽修模是确保点焊 焊点具有良好外观、足够强度和一致性的关键前提。

具体而言，修模不当会导致电极帽端面形状失真、接触面积增大，从而降低电流密度，造成焊核尺寸不足、强度下降。过粗糙的表面可能 引发飞溅，而过光滑的表面则易导致粘连。电极帽的偏心会引起电流和压力分布不均，导致焊核偏离中心，影响焊点强度和外观。此外， 修模不及时或过度修磨都会缩短电极帽寿命，增加生产成本，并可能导致一系列焊接缺陷，如虚焊、压痕过深、表面烧伤等。

为了持续提升点焊焊点质量，必须高度重视电极帽的修模管理。这包括：

1. 选用先进的修模工具和设备：淘汰落后的人工修磨方式，推广使用高精度、自动化的气动/电动修磨器、专用修磨刀具，以及集成化 的自动修磨站或修磨换帽一体机。
2. 优化修模工艺参数：根据实际生产需求，科学设定修磨深度、转速、进给速度和修磨频率，确保每次修模都能恢复电极帽的最佳工 作状态。
3. 加强操作人员培训：提高操作人员的理论知识和实践技能，培养其质量意识，确保修模操作的规范性和一致性。


4. 引入智能化技术：利用在线监测、机器人自动化和智能算法等技术，实现电极帽磨损的实时诊断、预测性维护和修模过程的智能化 控制。
5. 优化电极帽材料：选用高品质的铬锆铜或氧化铝弥散铜等材料，提升电极帽自身的耐磨性和抗软化性能，从源头减少修模需求。

焊点质量的检测与评价是验证修模效果和确保产品合格的重要手段。通过外观检查、拉剪试验、剥离试验、金相分析以及超声波、X射线 等无损检测方法，可以全面评估焊点的宏观和微观质量，为持续改进提供数据支持。

展望未来，随着智能制造和工业互联网的深入发展，点焊技术将更加注重全生命周期管理和预测性维护。电极帽的修模将从被动响应向主 动预防转变，通过更智能的传感器、更精密的修模设备和更优化的算法，实现修模过程的完全自动化和智能化，从而进一步提升点焊焊点 质量的稳定性和可靠性，为高端制造提供更坚实的连接保障。
