从“能焊”到“焊得准”：鸿栢科技 PIDS 螺柱焊机的先进技术解析

一、平台起点：PIDS 为什么被开发出来

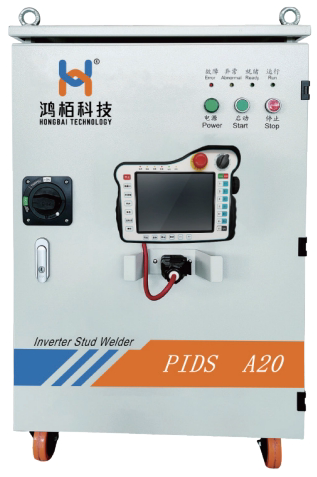

PIDS 系列螺柱焊机，是鸿栢为适应汽车工业发展需要，在 SAW-3000A 型螺柱焊机基础上开发的最新产品。 它要解决的是三类传统设备难以处理的问题：薄板焊接、高强度钢板焊接与铝合金材料焊接。资料对该平台的评价是“对在薄板上焊接螺柱、高强度钢板上焊接螺柱以及铝合金材料上焊接螺柱，该产品都表现得非常优异”。

文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026102041.html

 文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026102041.html

支撑这一评价的是三项设计选择：主机采用双变压器、最大焊接电流可达 2000A；主机与送料机之间采用光纤通讯，提高抗干扰能力；焊枪采用直线电机提升、光栅检测提升高度，拉弧距离精确。 这三项分别对应功率能力、信号可靠性与执行精度，构成了 PIDS 的技术底座。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026102041.html

二、控制架构：ARM+FPGA 与 DSP+FPGA+CPLD

PIDS 主机的焊接系统采用 ARM+FPGA 系统架构。 这一分工的逻辑是：ARM 承担系统管理、通信与人机交互，FPGA 承担高速时序与电流环运算，两者各司其职，避免单一处理器在高实时任务下被拖慢。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026102041.html

在控制系统层面，PIDS 采用 DSP+FPGA+CPLD 结构，对模拟量的采样使用 16 位高速高精度 AD，并经高速数字隔离器进入 FPGA 处理，使 DSP 的工作更轻松可靠。 把它与上一代 SAW-3500B 对照会更清楚：后者采用的是 DSP+CPLD 结构，模拟量由 DSP 自带的 12 位 AD 采样、经线性光耦直接处理，DSP 负担较重、精度较低。 从 12 位到 16 位、从光耦直连到数字隔离后进 FPGA，这就是“控制精度”与“运算负担”两个维度的同时提升。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026102041.html

三、功率链路：50kHz 全桥软开关与 100K 数字电流环

在功率与电流控制上，PIDS 采用目前世界上最先进的 50kHz 全桥软开关，配合 100K 纯数字硬件电流环。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026102041.html

这两个指标的意义要放在短周期拉弧焊的场景里看：螺柱焊的焊接时间只有几十毫秒，电流从先导小电流跃升到大电流设定值的过程本身要消耗时间。电流环频率越高，对电流波形的跟踪与修正越及时；软开关则降低开关损耗与器件电应力，让高频率运行不至于以牺牲可靠性为代价。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026102041.html

需要提示一处资料口径差异：2026 版画册中 PIDS A20 页面对该机的表述为“20kHz 全桥硬开关、40K 纯数字硬件电流环”。 与选型手册和英文画册的“50kHz 全桥软开关、100K 纯数字硬件电流环” 不一致，引用时宜以随机技术协议与最新版说明书为准。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026102041.html

四、EMC 工程：看不见的稳定裕度

焊装车间是电磁环境最恶劣的场所之一。PIDS 在这方面做了三层处理：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026102041.html

第一层是输入侧——安装 100A 的进电滤波器，既减少外部电路对主机的干扰，也减少主机对外部的干扰。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026102041.html

第二层是主电路滤波与保护——三相整流后用电解电容 2200μF、共模电感与 4 只 150μF 无极性电容滤波；逆变电路串联隔直电容，用于降低电流冲击、防止主变偏磁饱和失控。 对照 SAW-3500B 的电解电容 1200μF、无极性电容 50μF 且无隔直电容，差距是数量级的。

第三层是连接与走线——控制口采用组合式重载连接器，把控制电信号、光纤通信信号、气路控制管路及焊接线缆集成在一个接插件内，结构紧凑、更符合现代工业设备的设计规范；而旧平台的控制输出为分散式结构，控制信号用 16 芯航插，气路与焊接线缆分开连接，也没有采用高速光纤通信。

与之配套的是主机与送料机之间的光纤通讯。 传统铜缆在强干扰环境中容易出现误码与丢包，表现为偶发的送钉异常或信号丢失；光纤把信号传输从“电”变成“光”，从物理机制上切断了干扰的耦合路径。

五、执行精度：直线电机 + 光栅，把提升高度变成测量值

螺柱焊的能量来自电弧，而电弧长度即拉弧距离由提升高度决定。PIDS 的焊枪采用直线电机提升、光栅检测提升高度，拉弧距离精确。 资料给出的控制精度可达 0.0052mm。

这个数字的工程价值在于：它把提升高度从“靠电磁铁吸力与弹簧力平衡得到的估算值”，变成了“由传感器直接读出的测量值”。配合工艺侧的“对机械提升高度差异的电流补偿功能”，设备可以针对每次提升的微小差异做电流补偿。 这也解释了为什么在 PIDS 的诊断逻辑中，“弧压偏低”能够被直接判定为“焊枪的提枪高度未达到设定值”。

接口能力上，PIDS 可连接直线电机及电磁铁焊枪两类终端，可直接升级接机器人并用于焊接铝螺柱，主机设 5 个接口、可同时连接 5 把焊枪。

六、工艺能力：交直流、脉冲、保护气体与 256 组工艺

PIDS 的技术优势清单包括交直流输出、ARM+FPGA 系统架构、50kHz 全桥软开关、100K 纯数字硬件电流环、纯数字控制直线伺服驱动技术以及综合信息化技术。

工艺侧的差异化能力集中在两处：

铝制件的焊接，依靠保护气体及脉冲功能实现。工艺参数中设有脉冲开关，当脉冲开关为 0 时，基值电流、脉冲频率、占空比的数值无效；为 1 时这些数值才生效；焊接铁钉时应把脉冲开关设置为 0。 通道配置中还设有保护气体开关、气保提前时间、焊完保持时间等专门项。

工艺管理上，PIDS 的工艺编号共有 256 组，可随意调用、不受通道号限制，这一特性在 PIDS 与机器人配合使用时尤为关键。 在 DeviceNet 通信中，工艺参数编号在焊接命令上跳沿的瞬间被锁存然后使用，因此机器人必须在发出焊接指令之前先置位工艺编号。

七、功率结构：一条可读的时序链

PIDS 主机内部由十二个关键部件构成：软启可控硅、三相整流桥、交流接触器、主开关、两个 IGBT 组成的逆变单元、启动板、驱动板、主控制板、I/O 板、旁路可控硅与使能可控硅。

这条链路的时序含义很清晰：三相整流桥把 AC380V 变为 DC540V； 使能可控硅按预定工艺参数与时序开启或关闭焊接回路，建立先导小电流并清理螺柱端面与工件表面的油污、氧化膜；旁路可控硅则完成从小电流阶段到大电流阶段的切换。 两段式工艺由此从软件概念变成了硬件实现。

八、过程质量：八类异常判据与熔深监测

PIDS 把“焊接异常”定义为：主机收到焊接命令开始执行焊接任务时，实时监测数据表明焊接过程出现异常或达到不允许焊接作业的条件，于是直接退出焊接程序、终止焊接命令。 判据共八类：没有焊接螺柱、引弧失败、焊接开路、焊接短路、弧压偏低、反馈异常、旁路开路、能量偏低。 例如引弧失败是“先导电流阶段输出电流较小而弧压很高”，弧压偏低是“输出电流正常而弧压很低，说明焊枪提枪高度未达到设定值”，反馈异常则是“输出很大占空比驱动 IGBT 且弧压正常、但输出电流很小”。

异常发生后，PIDS 通过 DeviceNet 向主站发送“焊接异常”信号，主站需立即暂停 Robot 操作，查看刚焊的螺柱是否出现假焊、虚焊，并对系统维修检查后再继续。 处置由手持编程器的“缺陷应对”页面完成，方式有焊点补焊与焊点跳过两种。

另一项更具前瞻性的能力是熔深监测：PIDS 送料机在每次焊接完成后，计算焊接前后螺柱位置信息以得出熔池深度值，并通过通信传输至主机；主机比对熔深值与报警阈值，超限即触发报警、不发送完成信号、机器人停机，待人工确认后方可继续作业，报警信息同时存入事件记录。 熔池深度会显示在手持屏的通道状态界面。 传统上熔深只能靠破坏性抽检，PIDS 把它变成了每一件都可记录的过程数据。

九、数字化座舱：手持编程器

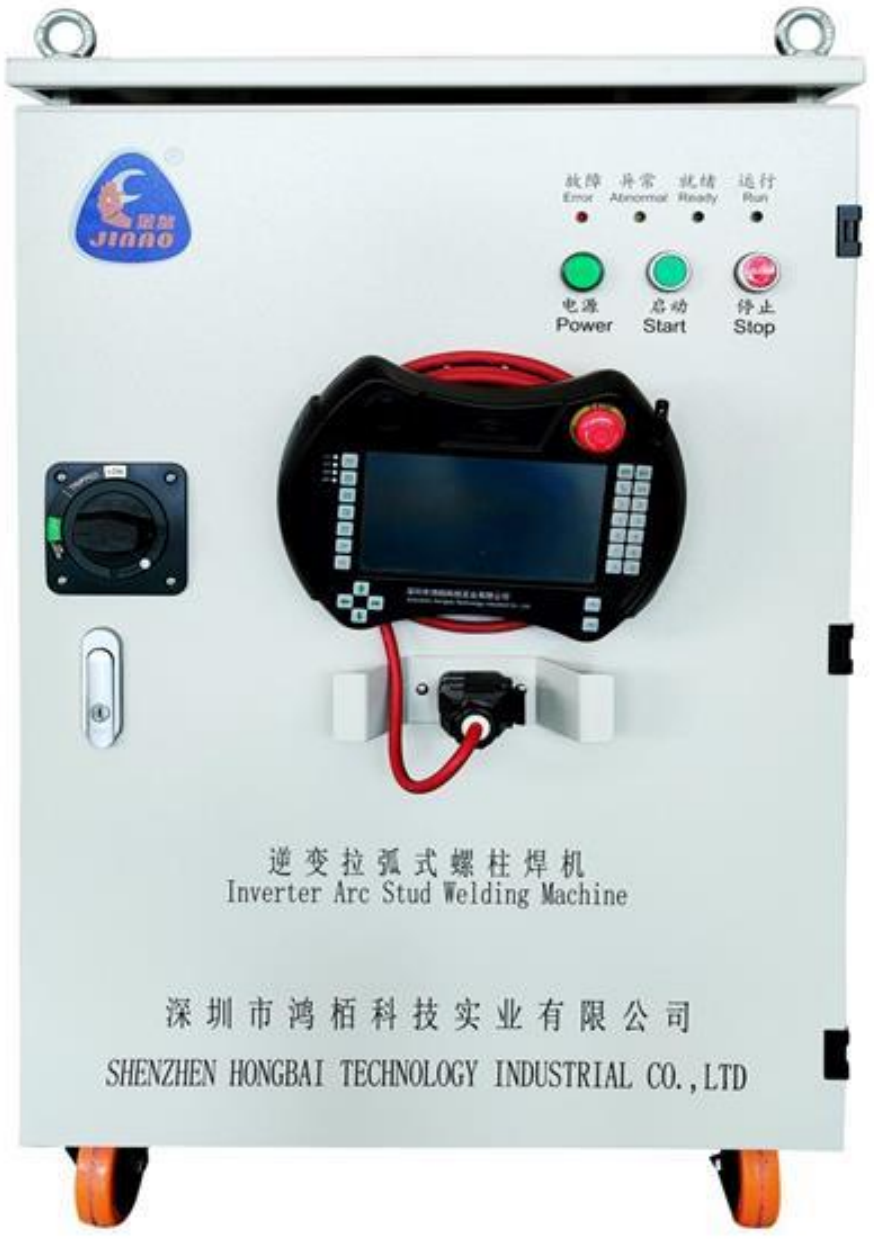

PIDS 主机的手持编程器是整套系统的操作与诊断中枢，功能分为五个板块：焊接数据、参数修改、系统诊断、系统查询，以及事件与温度、电源等专项查询。

参数修改部分由工艺参数、通道配置、系统配置、温度设置、电源设置、事件设置六大部分组成； 焊接数据页面实时显示当前焊接数据，并内含缺陷应对入口。 系统诊断覆盖输出诊断、DeviceNet 通信诊断、单次焊接与后台诊断；系统查询覆盖温度、电源、模拟采样、输入与事件查询。

值得一提的是它的通信诊断能力：在系统查询页面点击与 Robot 连接的 FRS5 送料机通道号，页面下方即显示监视数据，Robot 逐位改变传输过来的数据，用以校验 Robot 配置是否正确、检验 DeviceNet 通信的有效性。 这把“通信故障排查”从凭经验摸索变成了可以逐位核对的过程。

十、结语：技术分水岭在哪里

把 PIDS 与它替代的旧平台放在一起看，分水岭并不在某一项参数上，而在三条链路的贯通：

功率链路从 20kHz 硬开关走到 50kHz 软开关，让高频率运行不必以牺牲寿命为代价； 控制链路从 12 位 AD 采样、光耦直连走到 16 位采样、数字隔离后进 FPGA，让电流环真正跑得起来； 反馈链路从电磁铁提枪的估算值走到直线电机配光栅的测量值，让拉弧距离第一次成为可控量。

三条链路汇合的结果，是工艺从“可复现”走向“可判定”——八类异常判据负责在过程中拦截，熔深监测负责在焊后给出数据， 而 256 组工艺与不受通道号限制的调用方式，则让一条多车型混线的产线可以用同一台主机服务不同规格的焊点。 这也正是 2026 版画册所强调的方向：面向铝车身、高强度材料、超薄板的新要求，以及信息化、远程诊断与高性能质量分析。
