碟刹好还是鼓刹好?今天从技术角度来详细分析

广告也精彩

碟刹与鼓刹,刹车效果优劣的争论由来已久。很多人都说碟刹的主要性能完胜传统的鼓式制动器,其实这并不是绝对的,还需要理性的看待。

鼓刹文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autochongya202411307.html

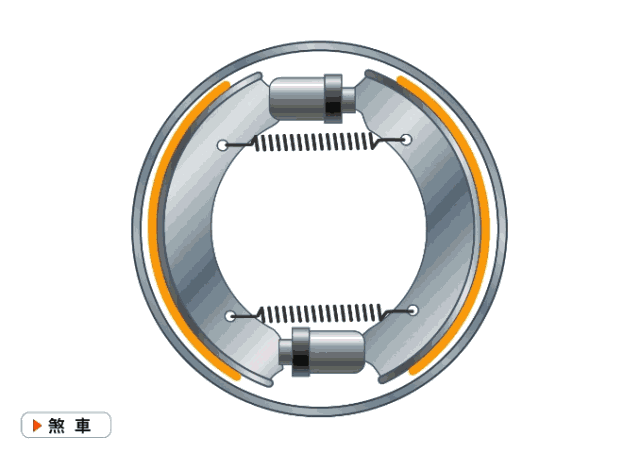

工作原理动图文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autochongya202411307.html

文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autochongya202411307.html

发展历史文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autochongya202411307.html

1916年,美国人发明了鼓式制动器,它依靠安装于轮轴上的制动蹄与车轮制动鼓相配合,完成制动作用。这种制动器比早期使用的自行车制动器(包括轮胎式、轮缘式、皮带轮式以及抱押式等)的制动力大,制动更平稳、更可靠。当时,几乎所有的美国摩托车都有采用这种制动器。现代摩托车所使用的鼓式制动器就是在这一基础上发展而来的。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autochongya202411307.html

制动原理文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autochongya202411307.html

鼓式刹车制动时,外力对两片半月形的制动蹄片施加作用力,使其压紧鼓室内壁,靠摩擦力阻止刹车鼓转动从而达到制动效果。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autochongya202411307.html

工作原理可以很形象地用一只杯子来形容。刹车鼓就像杯子,当你将五个手指伸入旋转的杯子时,手指就是刹车片,只要你将五指向外一张,摩擦杯子内壁,杯子就会停止旋转。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autochongya202411307.html

‍碟刹文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autochongya202411307.html

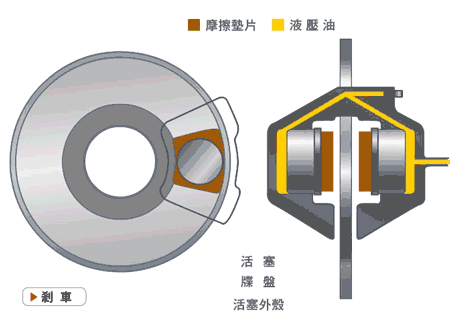

‍‍工作原理动图文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autochongya202411307.html

发展历史

鼓刹虽然较早被推广使用,但是,碟刹却比鼓刹早出现3年。

1913年,参加法国大奖赛的一辆英国产“道格拉斯”牌摩托车上,引人注目地安装了一套机械操纵盘式制动器。这是世界上最早使用盘式制动器的摩托车。

1969年,日本本田公司率先在本田750型摩托车上使用了液压操纵的盘式制动器。从此以后,全世界所有的公路摩托车制造厂家都使用了这种先进的液压盘式制动器。

制动原理

碟刹,制动盘用铸铁或合金钢制造并固定在车轮上,随车轮转动。卡钳固定在前减震或后摇臂上,制动钳上的两个摩擦片分别装在制动盘的两侧,液压推动摩擦片向制动盘发生摩擦,就好像用钳子钳住旋转中的盘子,达到减速刹车的作用。

优劣对比

1 制动力度

从制动力度来说,鼓式的刹车力度要远远大于盘式,并不是因为鼓刹技术更先进,而是由于它固有的结构特性所决定的。

在鼓式制动系统里,有一个外观像鼓状的金属物体,这是鼓式制动的核心部件,鼓刹也因此而得名。

在制动鼓内设置了两组制动蹄片,在我们踩下制动踏板的时候,驾驶员的力量会传递给制动蹄片,顶动两边的半圆弧状U形制动蹄片,使其膨胀向外挤压,将制动蹄片紧压在制动鼓上。此时制动鼓与制动蹄片之间会发生强烈的摩擦从而起到制动效果。

盘式的制动与鼓刹包裹在内不同,盘刹的制动部件我们从外观上就能直观的看到,它会随着车轮的运动而运动并于车轮保持同步,相当于鼓刹中的刹车鼓。

当我们捏刹车的时候,液压装置将这个力量传递给制动卡钳,并使刹车卡钳紧紧夹住刹车盘,通过刹车盘和刹车卡钳之间相互摩擦产生的摩擦力来实现制动的目的。

这种制动装置无法自己产生放大力,因此光靠人本身的力量,是不足以获得有效制动力的,它必须要通过液压装置的辅助,才能产生足够的制动力。

2 散热性能

不过盘式刹车在许多方面要优于鼓式刹车,否则也不会目前在大量新车型上采用,只不过这些好处不是体现在制动力上,而是在其他方面。

鼓刹由于是在密闭空间里因此它的散热性不是很好,在制动过程中会聚集大量的热量。

制动蹄片和轮鼓在高温影响下较易发生极为复杂的变形,容易产生制动衰退和振抖现象,引起制动效率下降。

3 排水性能

排水性是盘刹优于鼓刹的另一个特性,当有水进入制动系统时,对于制动性能的影响显而易见,如果这些水无法及时排出,制动性能将大幅度下降。

从它们的结构来说,鼓式刹车这种密闭的设计,显然不如盘式刹车那样有利于排水。

4 经济成本

鼓式刹车最先用于制动系统,制造技术相对更加成熟,所以在成本方面要由于盘式刹车。

盘刹的制动盘片质量需要提升,制动卡钳数量,活塞数量,制动皮等部件所耗费的成本与鼓刹不可等量齐观。

5 其他

路面坑洼不平,不常跑高速,鼓刹的刹车力度更合适一些,同时鼓刹这种密封性更好的刹车系统应对恶劣环境的优势就体现出来了,而烂泥路对碟刹片杀伤力巨大的。

鼓刹的制动反应速度不够线性和精准,所以很难基于鼓式刹车搭载ABS系统,盘式刹车则可以搭载ABS,实现均匀、快速有效的ABS制动。

鼓式制动与盘式制动对比

鼓式制动盘式制动

优点:1.在获得相同刹车力矩的情况下,鼓式制动装置的刹车鼓的直径可以比盘式制动的刹车盘还要小上许多。2.制造成本低廉。优点:1.盘式制动散热性较鼓式制动更佳,在连续踩踏刹车时比较不会造成刹车衰退而使刹车失灵的现象。2.刹车盘在受热之后尺寸的改变并不使踩刹车踏板的行程增加。3.盘式制动系统的反应快速,可做高频率的刹车动作,因而较为符合ABS系统的需求。4.盘式制动没有鼓式制动的自动刹紧作用,因此左右车轮的刹车力量比较平均。5.因刹车盘的排水性较佳,可以降低因为水或泥沙造成刹车不良的情形。6.与鼓式制动相比较下,盘式制动的构造简单,且容易维修。

缺点:1.鼓式制动的刹车鼓在受热后直径会增大,而造成踩下刹车踏板的行程加大,容易发生刹车反应不如预期的情况。因此在驾驶采用鼓式制动的车辆时,要尽量避免连续刹车造成刹车片因高温而产生热衰退现象。2.刹车系统反应较慢,刹车的踩踏力道较不易控制,不利于做高频率的刹车动作。缺点:

1.因为没有鼓式制动的自动刹紧作用,使盘式制动的刹车力较鼓式制动为低。

2.盘式制动的刹车片与刹车盘之间的摩擦面积较鼓式刹车的小,使刹车的力量也比较小。

3.为改善上述盘式制动的缺点,因此需较大的踩踏力量或是油压。因而必须使用直径较大的刹车盘,或是提高刹车系统的油压,以提高刹车的力量。

4.手刹车装置不易安装,有些后轮使用盘式制动的车型为此而加设一组鼓式制动的手刹车机构。

5.刹车片磨损较大,更换频率可能较高。

结语

市面上车辆一般前轮用碟刹,后轮用鼓刹,即所说的“前碟后鼓”配置。后轮不用碟刹是因为成本问题了,有很多大排摩托都是前后碟刹的。

一般情况下,刹车时重心会向前转移,在后轮上的重量会越来越少,车辆的制动力更多来自于前轮, 就算是前后盘刹,前轮的盘刹也明显要比后轮的粗壮,因为要承担更多的制动力。

所以在质量并不大的车型上,后轮鼓刹也没什么不好的,只要注意刹车手法,控制车速和刹车的过分使用就是了。

前后盘刹也不是万能的,鼓刹也不是一无是处的。再厉害的刹车手段也没有小心的驾驶来的安全。
