鸿栢科技AI电极帽修磨视觉检测系统全解：原理、架构与焊点质量闭环

在汽车白车身制造中，电阻点焊仍是应用最广泛的连接工艺之一。一辆乘用车车身通常包含数千个焊点，每个焊点都直接关系到车身结构强度、密封性与耐久性。决定焊点质量的变量很多，但有一个环节长期被"将就"——电极帽的修磨质量。

电极帽是点焊的消耗件，在高温、高压、反复放电的工况下，端面会持续磨损、合金化并黏附铜屑。修磨是恢复端面状态的标准手段，但大量现场数据表明：修磨质量不稳定，是虚焊、熔核不足、飞溅增加、焊点一致性变差的重要源头。麻烦的是，修磨质量过去很难被"看见"——人工目视检查效率低、主观性强；按固定次数修磨，又无法反映每一次修磨的真实结果。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026101989.html

文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026101989.html

鸿栢科技的解决方案是把质量控制点前移到修磨工位：用高精度工业相机当"眼睛"，深度学习模型当"大脑"，在电极帽进入下一次焊接之前完成一次全自动全检。这就是本文要解析的 AI 电极帽修磨视觉检测系统。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026101989.html

修磨质量为什么是第一道防线

电极帽端面的形态，决定焊接电流的密度分布与实际的接触状态。端面稍有异常，电流与压力的作用方式就会改变，进而以虚焊、针孔、凹坑等形式反映到焊点上。对照资料中的缺陷—品质影响关系，可以把链路看得很清楚：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026101989.html

• 黑印（修磨量太低）：端面氧化层与残留物未去除，接触电阻异常，熔核无法充分形成，直接造成虚焊；
• 凸点：局部凸起使电流密度集中，熔核内部产生喷溅，留下针孔状缺陷；
• 黏铜屑：残留铜屑被压入焊接界面，冷却后形成凹坑，削弱焊点强度；
• 端面过大：接触面积偏大、电流密度不足、热输入不够，同样造成虚焊；
• 辐射纹、端面不圆、端面偏心：受力与电流分布不均，焊核偏斜、直径波动，强度一致性下降。

一句话概括：拦截修磨缺陷，就是在焊接之前拦截焊点缺陷。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026101989.html

系统架构：执行单元 + 检测单元的闭环

"修磨—检测—更换—焊接"一体化

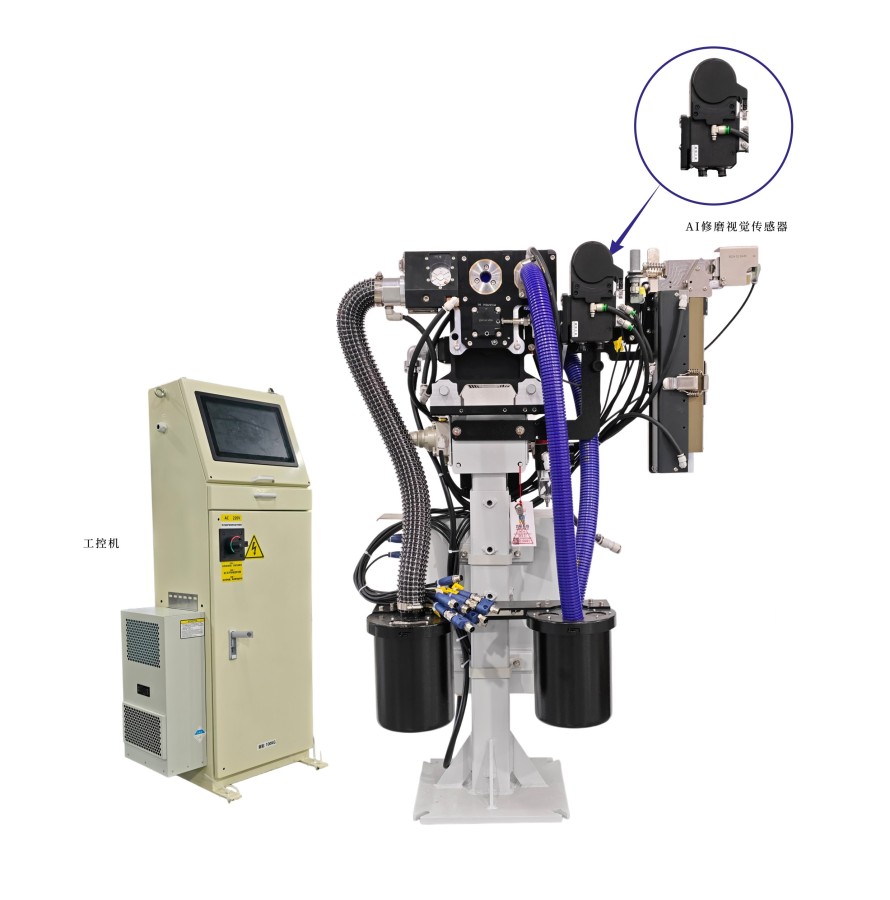

系统由两类单元组成。执行单元是修磨更换一体机（HBXMQ-003 系列），负责自动完成电极帽的修磨、拆卸与更换：单相 220V 供电、额定功率 1.3kW、适配 Φ13–20mm 电极帽、修磨转速 300–500rpm，拆帽时间 22 秒，修磨加更换的节拍可控制在 30 秒以内。检测单元由 AI 视觉传感器与视觉工控柜组成，在修磨完成的瞬间自动触发检测，单次检测耗时小于 1 秒。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026101989.html

两者联动，形成"修磨—检测—更换—焊接"闭环工作站。在 2026 年上海 AMTS 展会上，鸿栢科技已将这套单元与伺服焊钳、FANUC 机器人深度集成并完成动态演示，兼容 C 型、X 型主流焊钳。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026101989.html

文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026101989.html

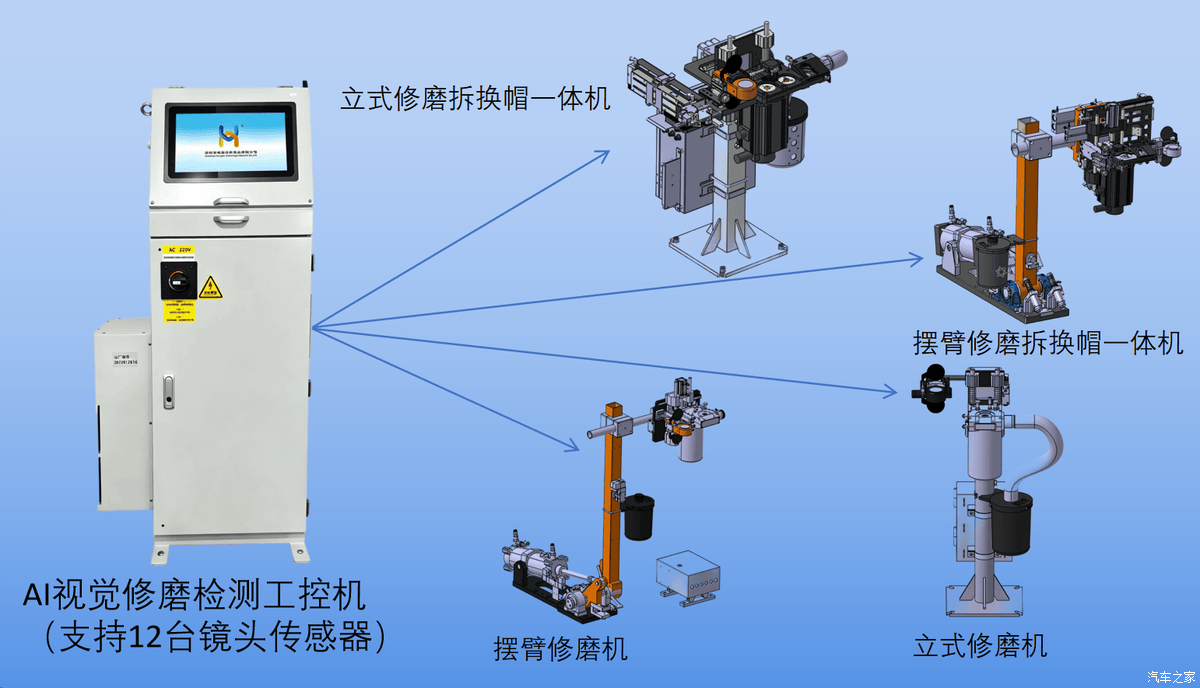

上图展示了两种单元的挂接关系：AI 视觉修磨检测工控机可以与立式修磨拆换帽一体机、摆臂修磨拆换帽一体机、摆臂修磨机、立式修磨机等多种执行形态组合，单台工控机最多连接 12 台视觉传感器——多工位布点，一套系统统一管理。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026101989.html

检测流程

1. 机器人携带焊钳移动至修磨工位；
2. 执行单元完成电极帽修磨，必要时拆帽、换帽；

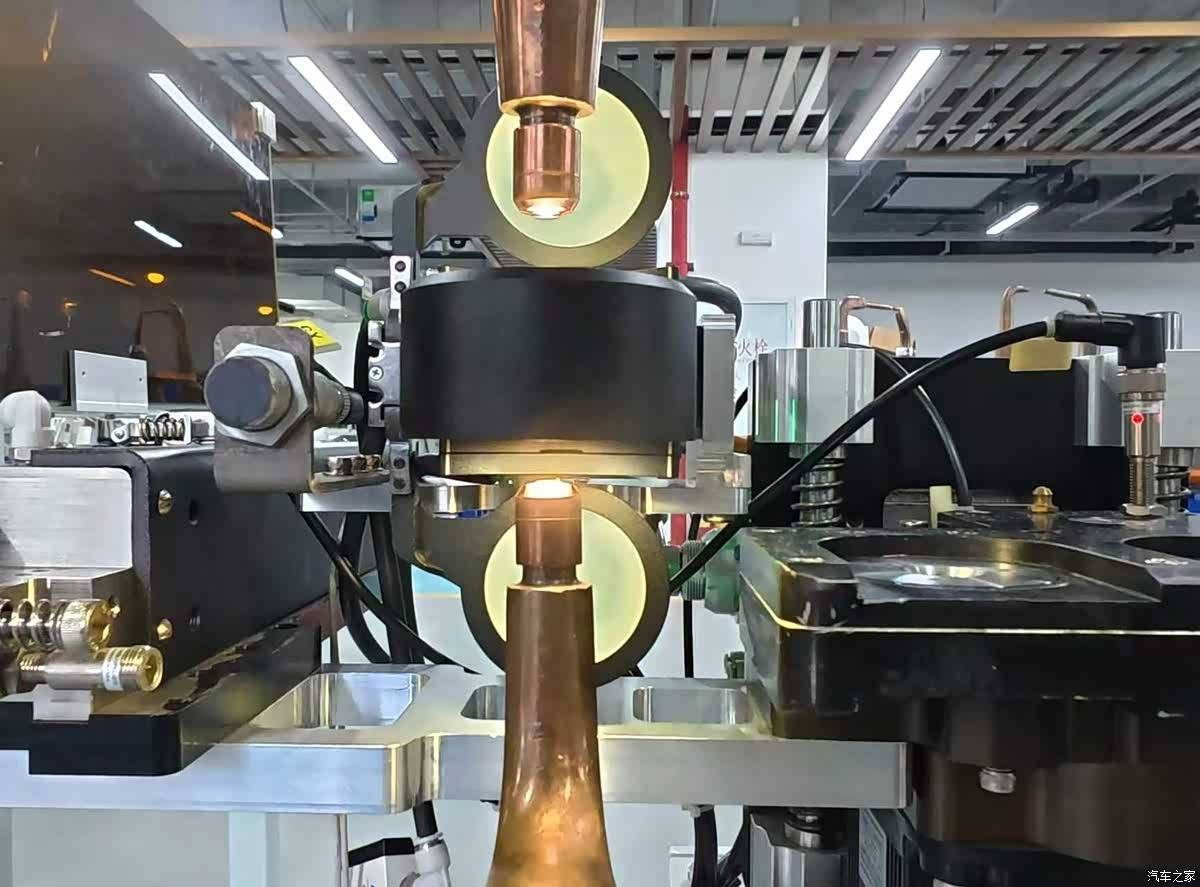

3. 修磨完成瞬间，视觉系统自动拍照检测（<1 秒）；
4. 判定 OK：电极帽回到焊接流程；判定 NG：立即报警，并可联动 PLC 暂停生产，避免不合格电极进入下一个焊点。

检测采用非接触式光学方案，不会对刚修磨完的端面造成二次损伤。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026101989.html

检测单元技术细节

成像与精度

• 6.3MP 工业相机，成像分辨率 3072×2048；
• 像素精度 0.012mm/Px，视野范围 Φ19mm；
• 综合检测精度 0.01mm，单次检测小于 1 秒；
• 传感器防护等级 IP67，内置除尘风刀，适应焊装车间粉尘、飞溅环境。

AI 算法与双重判定

软件侧的处理流程分为三步：图像分割、特征提取、分类识别，由自主研发的深度学习模型完成。与其他方案不同的细节在于判定逻辑——系统同时计算"NG 总面积"与"NG 面积比例"两个参数，两者同时超过设定阈值才判为不合格。这一设计的价值在于：既保住了对微小缺陷的灵敏度，又避免单一参数误判导致的频繁停机。

RAIDI 平台：模型可以现场自迭代

系统支持 RAIDI 工业 AI 视觉检测模型开发平台，产线人员可以在现场完成从图像标注、模型训练到推理部署的全流程。当产线上出现新的缺陷形态时，模型可以就地补充样本、迭代升级，不需要把问题拖到下一次设备改造。

数据归档与追溯

每一次检测的图像、结果、时间戳与产品 ID 都会自动归档至工控机硬盘。质量部门在需要时可随时调取某个时间段的检测记录，用于问题定位、工艺分析与责任界定。

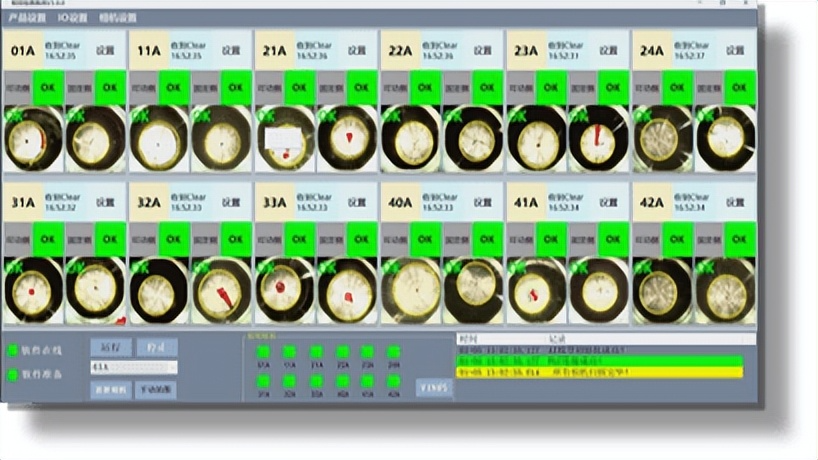

界面中每一个电极帽的检测画面与 OK/NG 状态都被逐条记录，配合历史数据即可形成完整的修磨质量台账。

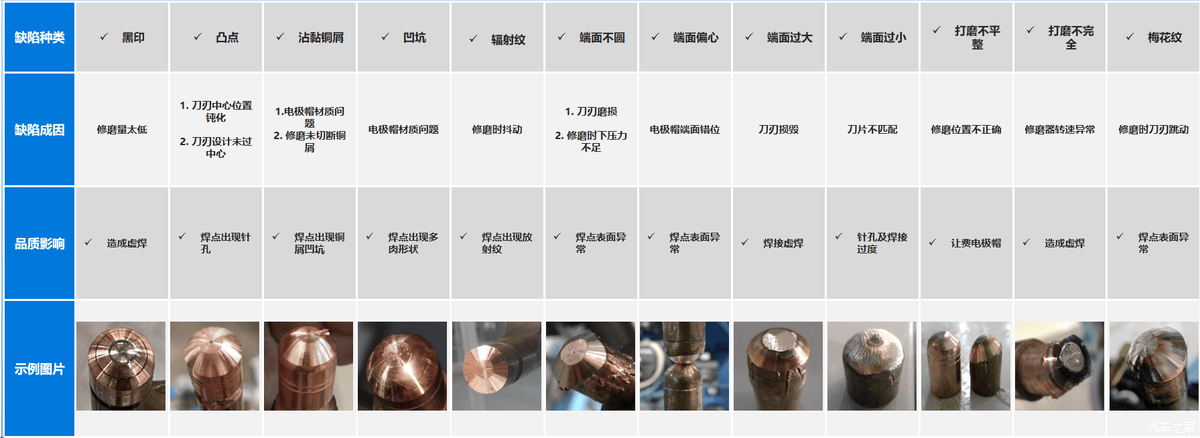

可检出的 12 种端面缺陷

系统的缺陷库覆盖了电极帽修磨环节最常见的问题形态：

从这张对照表可以反过来理解检测系统的定位：它检测的不是"修磨设备的好坏"，而是每一对即将参与焊接的电极帽端面是否达标——把修磨参数、刀片状态、设备稳定性的问题，转化为可测量、可拦截的数据。

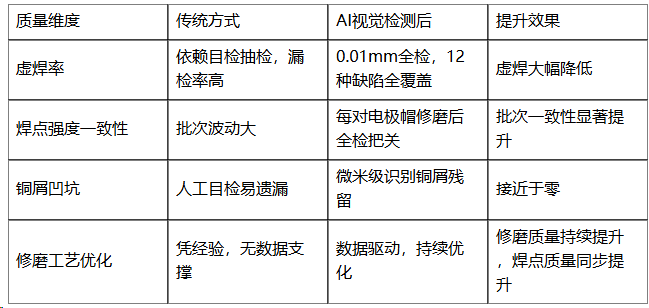

从"经验维护"到"数据驱动"的四个升级

1. 修磨质量标准化：所有电极按统一标准全检，不再依赖个人经验与目检尺度；
2. 焊点一致性提升：全检而非抽检，把偶发的弱焊点拦在工序内部；
3. 预测性维护：基于历史检测数据分析修磨趋势，更合理地安排修磨与更换周期；
4. 全过程质量追溯：检测 → 判断 → 报警 → 修正 → 数据分析 → 工艺优化，形成完整闭环。

应用与部署

系统的目标场景是汽车白车身机器人点焊产线，覆盖机器人工位与单边焊等工位形态。工程集成方面：

• 通讯接口：标配 24VDC PN 型 IO，选配 Profinet、DeviceNet 等；视觉传感器与工控机之间通过以太网通讯（GigE Vision 协议）；
• 系统联动：可与 PLC、MES 及机器人系统联动，实现检测结果驱动的产线控制与数据上报；
• 落地情况：鸿栢修磨与视觉检测系列产品已应用于一汽大众、上汽大众、比亚迪、长城、蔚来等多家车企的白车身产线。

对正在推进焊装线智能化改造的企业，这套系统提供了灵活的部署路径：既可以在已有修磨设备的基础上加装检测单元，也可以直接部署"修磨—检测—更换"一体的完整工作站，两者共用同一套软件与数据体系。

结语

点焊质量的稳定，不只取决于焊机本身的性能，也取决于每一次修磨是否真正达标。AI 电极帽修磨视觉检测系统的意义，是把原本靠经验、靠抽查的修磨管理，升级为可量化、可追溯、可优化的数据化管理——让每一个焊点，都建立在前一道工序可信的数据之上。
