从单机功能到系统集成：PIDS-A20AT自动螺柱焊机“零漏焊”体系构建及应用分析

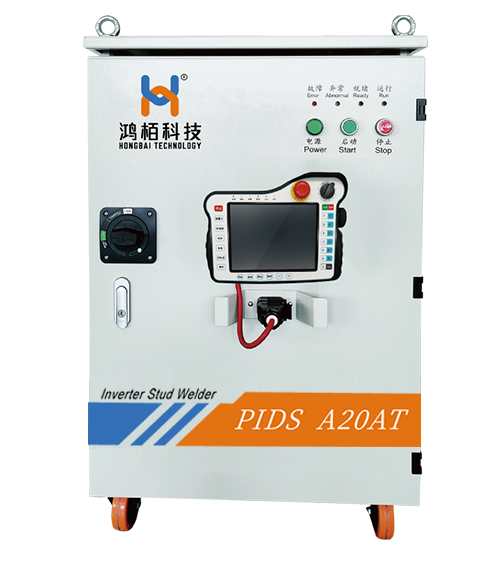

 在汽车制造等大规模生产中，螺柱漏焊被视为最严重的质量事故之一，轻则导致下游工序（如内饰装配）返工，重则影响车身结构强度与功能安全。PIDS-A20AT自动螺柱焊接系统作为鸿栢科技第四代全数字产品，不仅具备强大的焊接能力，更从底层设计了一套包含硬检测、软闭环、分布式报警和系统级追溯的防漏焊体系。本文旨在深度剖析这套体系如何从焊机本身的功能，通过工业通信（DeviceNet）与上位控制系统（PLC/Robot）无缝集成，最终转化为线体的整体防错能力。

第一章 引言：自动化生产中的漏焊风险与控制挑战

在汽车白车身的焊接生产线上，一台机器人可能需要在数十秒内完成多颗螺柱的连续焊接。在高速节拍下，螺柱送料卡滞、意外短路、板材波动（如0.65mm镀锌板）等微小扰动，都可能导致焊点虚焊或完全漏焊。然而，单纯的焊机本身只能“感知”当前焊接过程，无法判断一个工件是否“焊完了所有螺柱”。真正高效且专业的防漏焊，必须完成从“单机感知”到“系统统筹”的跃迁。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061875.html

PIDS-A20AT的优势恰恰在于：它不仅是一台焊机，更是一个包含高实时性通信接口、多功能传感与可编程逻辑的数据节点。它能够将焊接过程的状态数据（计数、异常编码、能量值） 实时上传给线体主控；同时，也能接收来自主控的生产指令（总点数、当前点号、补焊命令），从而在系统层面实现全流程的防漏焊管控。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061875.html

第二章 PIDS-A20AT 防止漏焊的内生硬件与软件功能

在进入线体集成之前，我们必须理解PIDS-A20AT自身所具备的、构成防漏焊体系的基础功能模块。这些功能是“系统闭嘴”的硬件基石。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061875.html

2.1 基于光电与机械信号的“螺柱有无”传感机制

漏焊的前提往往是“无钉空焊”。PIDS系统通过本体的输入接口（I/O板，参考《第14章配线图》）精准侦测螺柱状态：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061875.html

• 接触垂直信号： 这是焊接开始的第一道逻辑门。焊枪下压，螺柱接触工件时，系统才认为具备焊接条件。如果无钉或螺柱未能正确送入，该信号保持低电平。
• 重复送钉策略： 根据《第10章焊接异常篇》，当主机发出焊接命令后，如果未检测到接触垂直信号，系统不会立刻报错。它会先向FRS5送料机再请求一次送钉。只有二次送钉后依然无钉，才认定异常。这种“一次失败，再给机会”的机制，有效规避了因偶发送料抖动导致的误判停机。

2.2 焊接异常的多维度实时判据

即便螺柱就位，焊接过程中的微小偏差也需要被识别，以防“虚焊”冒充“合格焊点”。PIDS系统在焊接循环中实时监控多个特征量：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061875.html

根据《第10章焊接异常篇》：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061875.html

• 引弧失败（Arc Ignition Failure）： 先导电流阶段，输出电流小但弧压高，说明电弧断弧，连接未建立。
• 焊接开路（Open Circuit）： 先导电流小、弧压低，主回路形成不了有效短路或电弧，意味着电流未流经螺柱-工件接合面，这是一个强烈的漏焊预兆。
• 弧压偏低（Low Arc Voltage）： 电流正常但弧压低，说明焊枪提升高度未达设定值，实际熔深不足。这种“焊了，但没焊好”的状态会被立即捕捉。
• 能量偏低（Low Energy）： 进入大电流阶段后，实际输出的能量低于期望值。由于螺柱焊接的熔池形成高度依赖于精准热量积算，能量偏低直接宣告该焊点不合格。

2.3 硬件级计数报警：点数的“铁证”

这是PIDS系统防止漏焊最硬核的物理保障。根据《第15章综合控制管线包篇·4 计数报警器》：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061875.html

• 功能定位： 独立于主机控制逻辑的硬件辅助单元，专门针对单个工件或某个工位的焊接通道进行点数统计。
• 报警触发逻辑： 系统可预设“该工件应焊接螺柱总数”。当操作工尚未完成所有点位便挪动工件，或系统因故障中途停止时，若计数值未达标，报警器将输出声光/电气信号。这个信号可以直接打断机器人循环或锁定夹具放行开关，从物理上阻止“欠焊工件”流入下一工位。

2.4 灵活的后处理：补焊与跳点操作

在手持编程器的“焊接数据”页面（第11章），内置了一个关键的“缺陷应对”界面。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061875.html

• 焊点补焊： 当罗列异常发生后，如果判定当前焊点没焊上，操作员可指令PIDS在当前位置（机器人不移动）再执行一次完整的焊接命令。该命令会重新触发送钉和焊接循环。
• 焊点跳过： 如果已有螺柱但焊接不良（如弧压偏低），且现场不允许重焊（如破坏工件），可跳过当前计数点，系统自动扣除该点计数，保证总点数逻辑的准确性。

第三章 功能系统集成：基于DeviceNet的“焊机-机器人”闭环防错控制

如果仅依靠焊机本身的报警灯，操作员仍需肉眼观察、手动处置，效率低下。PIDS-A20AT的完整价值体现在它如何通过实时工业总线成为机器人/PLC大脑的“精准触手”。基于《第8章DeviceNet通信接口》和《第9章通信协议简表》的深度解析，集成逻辑如下：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061875.html

3.1 信号分类：数字焊点的“心跳”与“诊断码”

PIDS与上位机交换的数据分为两类：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061875.html

1. 状态/命令位（位数据）： 用于同步基本节拍。
2. 参数/诊断字（字节数据）： 用于传输工艺编号和异常编码。

3.2 核心防漏焊交互协议

反向信号（主机→PIDS）：

3.3 集成应用实例：防止“工件内螺柱数量不足”的控制流

假设某工件应焊接5颗螺柱。机器人控制系统内部变量设定 TotalCount = 5。

步骤流：

1. 焊前： Robot打开到位，夹具夹紧后，PLC复位计数器 CurrentCount = 0。
2. 焊中：
   • Robot带着焊枪到达第一点，发送“焊接命令”上跳沿。
   • PIDS焊接完成（无论是否成功），都会向Robot发送“点焊通知”。
   • Robot收到后，执行 CurrentCount = CurrentCount + 1。
   • 若本次焊接失败，PIDS将“焊接意外终止信号”保持为1。
   • Robot判断：若 CurrentCount < TotalCount 且“意外终止”=1，则自动发送“补焊指令”（上跳沿）。PIDS原地重焊。
   • 若补焊成功，信号变为0；若再次失败，Robot可设定“补焊N次仍失败则报警”。
3. 焊后：
   • 当Robot焊完第5点后，检测 CurrentCount = TotalCount。
   • 如果 CurrentCount != TotalCount，机器人封锁下料程序，屏幕弹窗“工件漏焊，严禁流出”。

这个闭环的价值在于：将单纯的焊机异常码，转化为机器人的轨迹与计数判断，实现了“焊机-机器人-PLC-工厂MES”的数据联通。

第四章 线体级集成应用全景：从焊前准备到质量追溯

基于上述单机功能和总线交互，我们可以构建一个覆盖全生命周期的线体集成防漏焊方案。

4.1 空循环与示教安全

在机器人示教路径时，PIDS支持 “输出电流允许”位（参考第7章）。当此位为0时，即使机器人发送焊接命令，焊机仅输出“焊接完成信号”，绝不输出焊接能量。这确保了示教人员在设置路径时，不会因误触发而导致螺柱射出或形成过烧，同时保证了整个生产逻辑的完整性。

4.2 群控与信息化延伸

根据《第15章》中的描述，PIDS支持群控系统。在大型自动化产线中，多台PIDS主机可被统一管理。焊接数量、异常频率数据可实时上传至制造执行系统(MES)。例如，当MES检测到某台PIDS在连续几个循环中均出现“能量偏低”告警，系统可自动锁停该通道，并请求维护人员进行钳口/电缆检查，在漏焊发生前就消除隐患。

4.3 软件集成与数据上云

知识库《PIDS螺柱焊培训.pptx》提到，主机拥有USB、以太网接口，配合监控软件可实现“实时分析及网络化功能”。这意味着焊接波形、电流真有效值、异常发生时点均可记录。这不仅能精确追溯某漏焊事故的具体责任设备（是焊枪问题还是电网波动？），还能利用大数据分析，定位最易导致漏焊的薄板/厚板模型参数。

第五章 针对特殊材料的应用集成注意事项：镀锌板与铝材

值得注意的是，PIDS系统的防漏焊功能不仅适用于钢制螺柱，同样针对易产生虚焊的铝制螺柱和薄镀锌板进行了优化集成。

5.1 铝制螺柱焊接的特殊集成要求

根据《第5章铝制螺柱焊接工艺篇》，铝制焊接对保护气体和脉冲功能有硬性依赖。如果未通过上位机通信打开“保护气体提前时间”开关，或未设置“基值电流”，铝焊点的虚焊概率极高。 集成方案中，PLC必须在调用铝焊工艺编号时，自动将“保护气体开关”置为有效，以确保气体提前流出，否则PIDS应拒绝焊接并上传异常。这正是系统级防止漏焊的体现——工艺参数配置不当立即被视为非法操作。

5.2 镀锌板与高强度板焊接的能量锁定

焊接镀锌板时，锌蒸气极易破坏电弧稳定性。PIDS的“AQC2主动质量控制技术”（参考知识库）通过实时调整输出，补偿锌层干扰。在系统集成中，机器人必须在焊接关键镀锌板工位时，强制锁定工艺组别（如焊接时间设定范围），不允许操作员随意调用适用于普通钢板的参数进行焊接，从源头防止因参数错误导致的虚焊漏焊。

第六章 超越“焊得上”，实现“焊得准，管得住”

PIDS-A20AT自动螺柱焊机并非一个孤立的能量源。它的价值核心在于其强大的传感器网络、多层级异常处理逻辑、以及开放透明的工业通信协议。通过将“计数报警”、“异常诊断”、“补焊请求”与“钉量检测”这些底层功能，通过DeviceNet/Profinet等总线集成到机器人/PLC决策中心，现代焊装线得以构建一个从单点感知到系统统筹的闭环零漏焊体系。

任何试图单纯依靠焊机本体指示灯来防止漏焊的做法，在高度自动化的产线均属失职。只有像PIDS-A20AT这样，将其每一帧实时数据、每一个异常位码都转化为机器人的动作指令和工厂的MES数据，才能真正实现从*“焊得上”到“焊得准，管得住”*的质变。

个人展望： 随着智能化浪潮发展，基于PIDS强大的数据处理能力，利用AI图像识别焊接波形以提前0.5ms预判“漏焊”风险，并将其通过总线，在机器人下一个点位调整工艺参数，将是下一代智能防漏焊体系的核心方向。

PS:（所有核心技术与功能均引用自鸿栢科技PIDS螺柱焊机说明书资料，文章提到的第几章请参考产品说明书，本文也是笔者就最近客户提到的一些问题点的学习记录，分享给我的客户和有需要的朋友们，希望大家能踊跃参与讨论分享自己的经验，谢谢）
