别再只调参数了！螺柱焊“提升高度”和“伸出长度”才是焊接质量的“隐形开关”

提升高度（Lift）和螺柱伸出支撑杆的高度（Stud Protrusion / Overhang）是拉弧式螺柱焊中两个核心的机械设置参数，它们之间相互关联，共同决定了焊接电弧的稳定性、熔池的形成质量以及最终的焊接强度。错误的设置是导致虚焊、飞溅、气孔等缺陷的重要原因。我将从定义、物理关系、设置原则和具体操作方法四个方面进行详细分析。

一、 核心概念定义

1，提升高度 (Lift Height)：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061904.html

定义：在焊接过程中，螺柱端部被焊枪提升后，距离工件表面的最大垂直距离。
作用：这是形成焊接电弧的空间。提升高度直接决定了电弧电压的大小。提升高度越大，电弧越长，弧压越高，电弧加热的范围越广，但电弧稳定性下降；提升高度过小，弧压太低，熔深不足，容易导致短路和虚焊。它是影响焊接热输入和熔池形态的关键参数。
解读：提升高度是螺柱在焊接过程中从工件上提起的高度。这个距离需要引弧来实现。提升高度螺柱提升高度是决定焊接质量的一个重要参数。它与螺柱直径成正比。
    2，螺柱伸出长度 (Stud Protrusion / Overhang) (即“钉子冒出支撑杆的高度”)
定义：在焊枪准备焊接状态（支撑杆/防飞溅套接触工件，螺柱未被提升时），螺柱端部超出支撑杆或防飞溅套端面的垂直距离。
作用：这个长度决定了螺柱在焊接回路中的初始位置，以及螺柱被推入熔池时的最终插入深度。它必须足够大，以确保螺柱能顺利插入熔池，但又不能太大，否则会改变焊接回路的电阻或导致支撑杆无法有效支撑。解读：protrusion will determine the form of the welding collar around the welded stud.（凸出长度决定了焊接飞边/焊脚的形式）。螺柱伸出长度对于长周期螺柱焊来说，是螺柱熔化的长度与工件熔池深度之和...对于短周期螺柱焊接而言...是螺柱熔化的长度加工件熔深...文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061904.html

二、 提升高度与螺柱伸出长度的物理关系

这两者之间的关系可以用一个简单的加法公式来理解，这是理解整个焊接过程物理机械运动的基石：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061904.html

螺柱总位移= 提升高度 + 熔化长度 + 熔深文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061904.html

而 螺柱伸出长度(Protrusion) 通常在数值上约等于或大于 提升高度 + 熔深，但它不是直接等于提升高度。它们的关系通过“初始位置”和“最终位置”来连接：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061904.html

关键物理过程（以短周期拉弧焊为例）：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061904.html

1. 初始状态：焊枪放在工件上，支撑杆接触工件，螺柱被压缩，处于“预压”状态。此时螺柱端部与工件表面接触。
2. 提升阶段：线圈或伺服电机通电，将螺柱从工件表面提起。提起的距离就是设定的提升高度 (Lift)。此时，螺柱与工件之间形成间隙，电弧在此空间燃烧。
3. 下降插入阶段：焊接时间结束，驱动机构释放，螺柱在弹簧或伺服电机反向驱动下，以一定速度插入由电弧熔化的熔池中。插入的深度取决于熔深 (Penetration)和螺柱自身的熔化量。
4. 最终状态：螺柱被焊接到工件上。此时，原本设定为“提升高度 +”的那部分空间，被液态金属和螺柱的插入所填充。


核心结论：文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061904.html

• 独立性：提升高度和螺柱伸出长度是两个独立设置、但相互影响的关键参数。
• 物理联系：螺柱伸出长度必须足够长，以允许螺柱在提升到设定的提升高度后，还能有足够的剩余长度被夹持在夹头中，并且在下降时有足够的行程插入熔池。如果伸出长度过短，可能导致螺柱在提升过程中从夹头脱出，或者插入深度不够。如果伸出过长，会导致支撑杆无法有效压紧工件，或者提升阻力过大。
• 设置优先顺序：通常先根据工艺确定提升高度（主要影响弧压和热量），然后根据提升高度和预期熔深来确定合适的螺柱伸出长度。

三、 如何设置和控制这个比例（比例控制原则）

控制比例的核心是遵循工艺指导，并通过试焊验证。不存在一个固定的万能比例，但有一个公认的安全操作范围。文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061904.html

1. 基本设置原则

• 螺柱伸出长度 > 提升高度 + 预期熔深
  • 解读：这是一个必要条件。如果你设置提升高度为1.5mm，预期熔深为0.5mm，那么你的螺柱伸出长度至少应该设置为1.5mm + 0.5mm = 2.0mm，并且通常要留出余量，比如2.5mm~3.0mm。这样才能保证螺柱在产生熔深后，仍有足够的长度被压入熔池，形成牢固的接头。
• 对于短周期螺柱焊（薄板应用）：
  • 常见经验值：螺柱伸出长度通常设定为 2.0mm ~ 3.0mm。提升高度通常设定为 1.0mm ~ 1.5mm。这个比例（伸出长度约为提升高度的1.5-2倍）是一个经过实践检验的安全窗口。

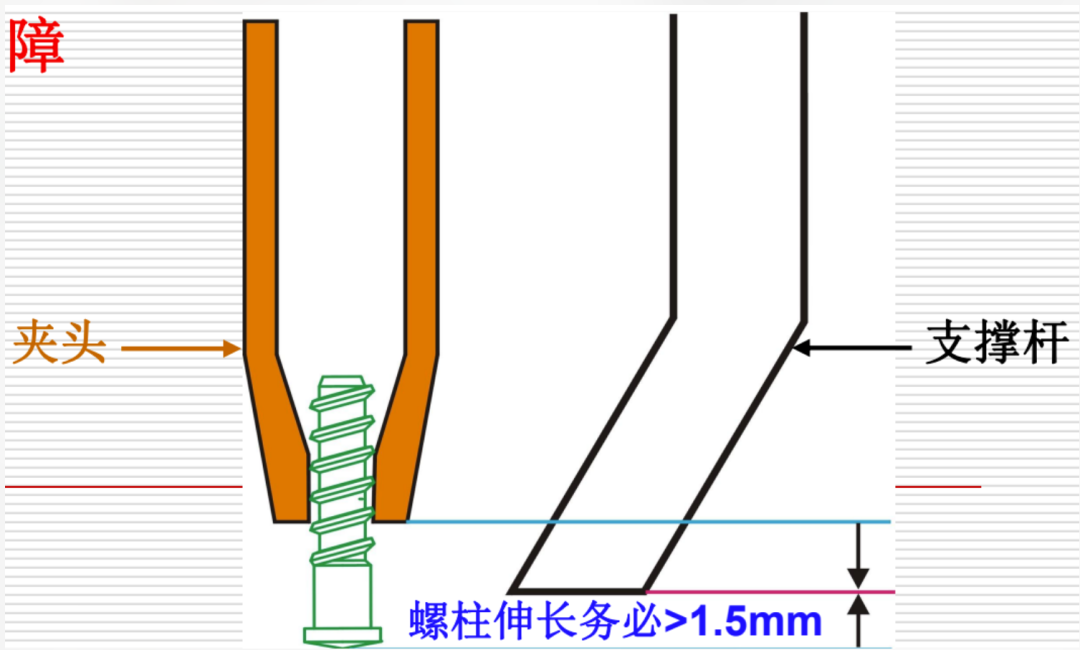

• • 防溅罩/支撑杆调节要领：调节范围(半自动、自动): 2mm<螺柱伸长<3mm，过短报伸长不够故障，过长则报提升故障。


• 特定焊枪：对于短周期螺柱焊来说，利用电磁感应提升螺柱的焊枪，提升高度通常为1.2mm，而伺服电机式焊枪的螺柱,其伸出枪嘴端面...通常为2.2~3mm。

• 对于长周期螺柱焊（大直径螺柱）：提升高度与直径成正比，通常更大（如1.5mm~4.0mm）。螺柱伸出长度也随之增大，经验值在 1.5mm ~ 6.0mm 之间，由直径决定。


2. 具体设定步骤（以常见焊枪为例）

步骤一：设定提升高度 (Lift)文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061904.html

1. 根据螺柱直径和焊接类型（短周期/长周期，气体保护/陶瓷环），找到推荐的提升高度范围。
2. 使用焊机的“提升测试”(Lift Test)功能进行精确设定。例如，SAW-3600系列焊机在手持屏上直接设定（伺服提升），KÖCO焊枪通过旋转后盖（每0.5mm一档）调节（电磁铁提升）。

步骤二：设定螺柱伸出长度 (Protrusion)文章源自好焊孙辉博客 https://www.sunhui.me好焊孙辉-https://www.sunhui.me/weldgyzb/autoweld2026061904.html

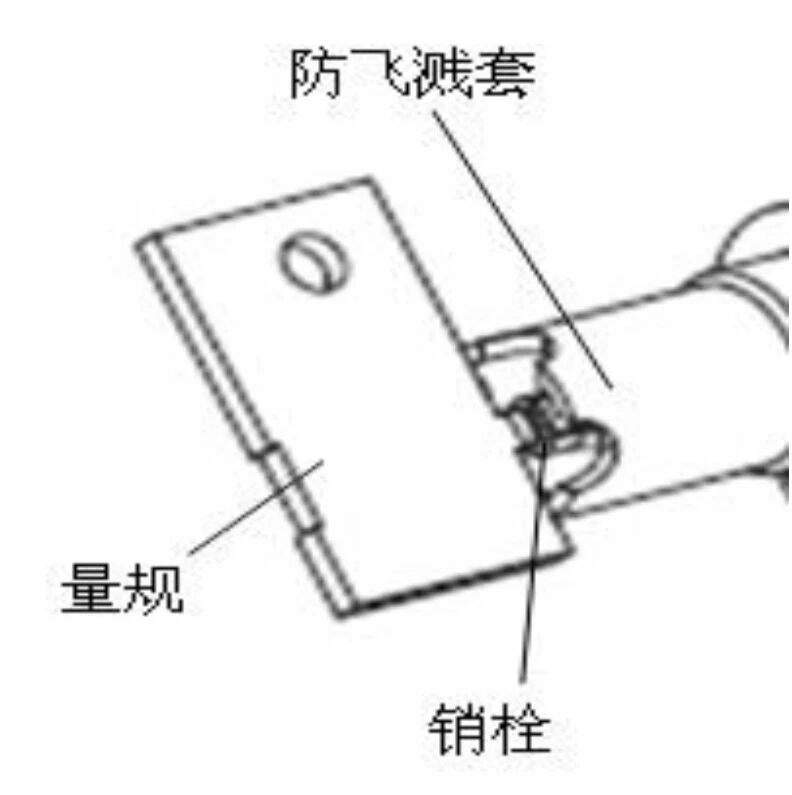

1. 标准方法：使用专用量规（Setting Gauge）。这是最推荐的方法。根据您焊接的螺柱直径和焊接模式，选择相应厚度的量规。
   • 过程：将量规放在支撑杆和螺柱端部之间，调节支撑杆位置，直到螺柱端部刚好接触到量规的另一端。此时锁紧支撑杆，该长度即为设定值。

2. 常规方法（无量规时）：
   • 将焊枪垂直放在工件上，使支撑杆完全接触工件。
   • 手动将螺柱从夹头中推出，直到其端部碰到工件表面。
   • 稍微回退螺柱（约0.5-1mm），确保其自由状态。然后观察螺柱端部与支撑杆端面的距离，通过调节支撑杆位置，使这个距离等于你设定的值（如2.5mm）。

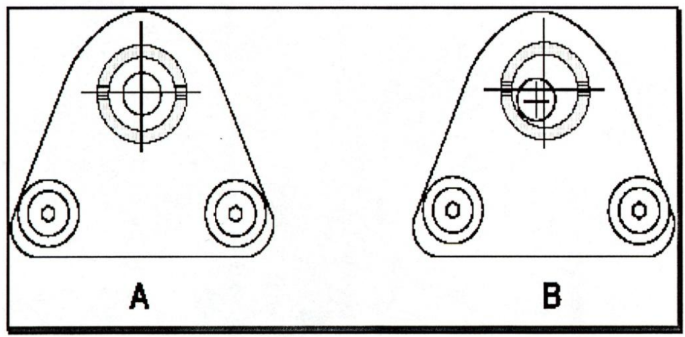

   • 注意：调节支撑杆，使螺柱底部与陶瓷环或支撑管的底部大约在同一个平面上。这是初始状态，然后再调节螺柱突出长度。

步骤三：试焊验证与微调

1. 进行试焊。
2. 观察焊缝形态：
   理想状态：焊缝填充饱满，焊脚（Welding Collar）均匀，无过大飞溅。
   提升高度过大：电弧不稳定，弧压高，飞溅大，焊缝可能出现气孔或咬边。
   提升高度过小（相对于伸出长度）：电弧短，弧压低，熔深浅，容易虚焊。
   伸出长度过大：支撑杆支撑不稳，飞溅严重，螺柱可能歪斜。
   伸出长度过小：螺柱在插入熔池时行程不足，导致虚焊；或者在提升时，螺柱尾部脱出夹头。

比例控制关键点

最佳实践建议：

1. 严格遵循设备/焊枪的官方推荐参数进行初始设置。参考各大螺柱焊品牌技术文档（鸿栢,Köco, Emhart, SOYER 等）都提供了详细的参数表格，这是最可靠的起点。
2. 利用“提升测试”功能：几乎所有现代焊机（如SAW-3600, PIDS，BMK-12）都有此功能，在不引燃主电弧的情况下测量提升高度，确保机械设置准确。
3. 坚持“试焊-检验-微调”的闭环：理论上的比例只是一个入口，最终的、最佳的参数组合一定是通过您在现场条件下试焊并检验（目测、锤击、金相）后确定的。
4. 优先使用专用量规：这是保证设置一致性和准确性的最有效工具，尤其适用于批量生产。
